近年来，，，，，，纯低温余热发电站随着运行时间的延伸，，，，，，袒露出最大的问题是AQC锅炉管箱的磨穿事故。。。。。2009年四川某水泥有限公司的7.5MW纯低温余热发电站投入运营，，，，，，该站为单压系统，，，，，，窑头AQC锅炉为立式，，，，，，废气从上而下经由热器、蒸发器和省煤器进入锅炉内部，，，，，，运行时代曾爆发过热器和省煤器管箱磨穿事故，，，，，，被迫解列运行，，，，，，运营本钱增添。。。。。我公司针对此问题举行了刷新，，，，，，取得优异效果。。。。。

　　1）偏风。。。。。初期检查发明AQC锅炉废气入口处无导风装置，，，，，，保存废气偏风，，，，，，过热器局部管件磨损严重，，，，，，引起磨穿走漏。。。。。随后对磨穿的管件举行焊堵隔离，，，，，，同时用75mm角铁在进风口处装置了导风装置，，，，，，四川某水泥厂AQC锅炉进风口处的导风叶片，，，，，，是由300多根75mm角铁组成。。。。。运行半年后，，，，，，陆续泛起角铁磨断的征象。。。。。
　　2）导风装置损坏。。。。。经由半年的运行，，，，，，过热器再次泛起磨穿走漏。。。。。；
；；觳榉⒚髯爸玫慕翘挤缱爸么竺婊湫，，，，，，局部磨断，，，，，，再次爆发偏风效应。。。。。关于磨损的机理，，，，，，文献研究以为：含尘气体对磨损量的关系是，，，，，，磨损量与风速的三次方成正比，，，，，，风速越高，，，，，，磨损量越大；
；；粉尘质量浓度对磨损呈线性关系；
；；粒径越大，，，，，，磨损越大，，，，，，其中当粉尘粒径dp=（90±2）μm时磨损最大，，，，，，dp=5~10μm时，，，，，，磨损量无显着转变。。。。。因此降低了窑头排风机转速以镌汰磨损，，，，，，延伸AQC锅炉使用周期。。。。。有人担心降低风速后会影响发电量，，，，，，着实从热功效率角度看，，，，，，镌汰风量的同时，，，，，，废气温度会大幅升高，，，，，，发电量是一样的。。。。。

        上述两种步伐的实验，，，，，，可有用地镌汰磨损。。。。。但若运行时间增添，，，，，，仍然面临管箱磨穿走漏的问题。。。。。经剖析，，，，，，借鉴现在立磨磨辊轴；
；；ぬ缀脱》刍慰康枷蛞镀系姆滥プ龇，，，，，，在现有条件下，，，，，，在导风叶片上焊接7mm厚（凭证客户要求的使用寿命是非，，，，，，调解陶瓷厚度）的耐磨陶瓷片，，，，，，用以；
；；そ翘挤缱爸。。。。。
        针对导风叶片结构和高温工况，，，，，，将接纳耐磨性好的耐磨陶瓷，，，，，，其次陶瓷的牢靠方式接纳可靠的装置方式，，，，，，此装置方式要求较高，，，，，，必需知足两个条件：
　。。。。。1）   陶瓷质量好，，，，，，接纳干压成型的铬刚玉陶瓷，，，，，，硬度高，，，，，，韧性强，，，，，，烧结时稳固形；
；；
　。。。。。2）    燕尾条要好，，，，，，燕尾条的材质要求有优异的热稳固性，，，，，，禁止易变形，，，，，，牢靠陶瓷时要容易穿进去，，，，，，装配精度要求高；
；；

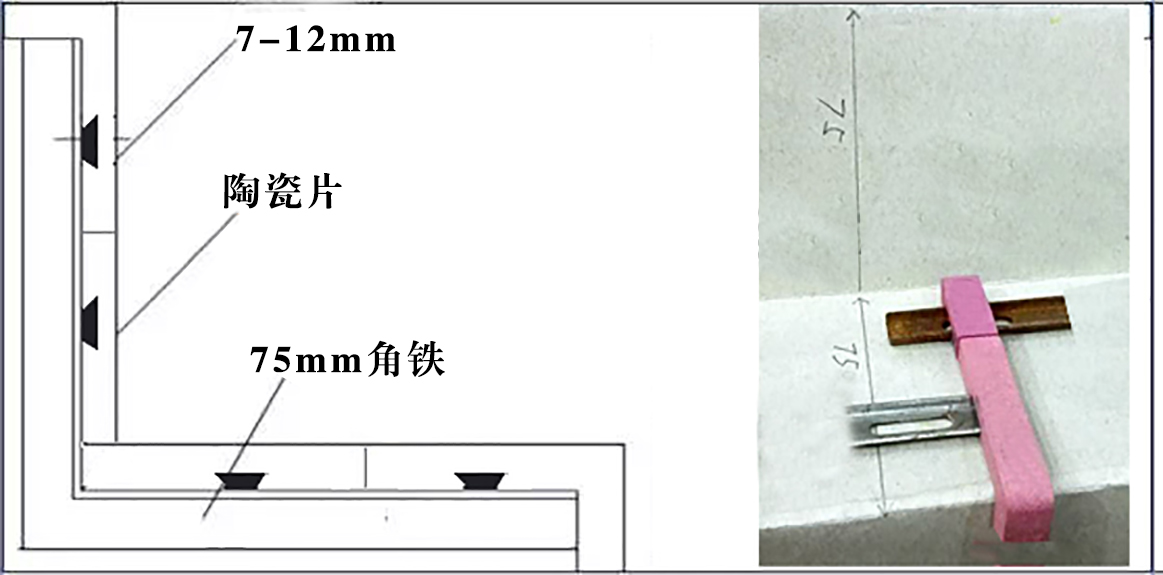

　　下图为焊接式燕尾型耐磨陶瓷的防磨导风板，，，，，，图1。。。。。





图1　焊接式燕尾型耐磨陶瓷的防磨导风板样式、制品

        由图1可见，，，，，，将设计成角铁单边形状的燕尾型陶瓷片焊接在角铁内部，，，，，，这种工艺外貌平整，，，，，，瓷片之间无误差，，，，，，比起焊接中心有孔洞陶瓷的手艺更先进，，，，，，更可靠。。。。。优劣势对好比下：
        （1）牢靠方式接纳机床燕尾导轨手艺，，，，，，将原先的点焊接手艺改为燕尾条牢靠，，，，，，增添牢靠面，，，，，，燕尾条不会热变形，，，，，，没有虚焊，，，，，，装配精度高，，，，，，陶瓷外貌无误差；
；；
        （2）以前接纳中心留有Φ8mm孔洞的陶瓷，，，，，，牢靠方式为点焊接的方式，，，，，，焊接时在陶瓷孔洞内放置螺栓垫片，，，，，，并且还要用CO2；
；；ず附菟ǖ嫫虢翘附，，，，，，再拧上陶瓷螺帽将孔洞填平，，，，，，这种程序繁琐，，，，，，禁止易操作，，，，，，焊接点保存虚焊也没法检测，，，，，，装置完陶瓷后，，，，，，外貌不平整，，，，，，孔洞上的陶瓷螺帽在高温下特殊容易脱落，，，，，，且给风力磨损留有时机，，，，，，并不可完全解决磨损之难题。。。。。若是接纳焊接式燕尾型耐磨陶瓷的防磨导风板，，，，，，装备使用寿命增添，，，，，，使用一年后用游标卡尺丈量陶瓷片厚度没有转变，，，，，，平整无脱落，，，，，，耐磨性能和热稳固性能较好。。。。。

        从磨损机理思量，，，，，，降低风速、粉尘浓度和粒径均能镌汰磨损。。。。。在高温高粉尘浓度的工况下，，，，，，用焊接耐磨陶瓷衬板在导风叶片上；
；；さ挤缱爸，，，，，，可防止气体泛起偏流效应，，，，，，从而降低磨损速率；
；；生产操作上，，，，，，通过降低系统拉风量，，，，，，降低粉尘运动速率和粉尘总量，，，，，，改善了工况。。。。。两者相连系，，，，，，可以降低AQC锅炉管箱的磨损，，，，，，延伸使用周期5年以上，，，，，，每年可节约几十万的导风叶片和过热器管箱的维护用度。。。。。
