脆性是无机非金属质料致命的弱点。。无论在什么领域，，，，，脆性都会使陶瓷质料的应用受到限制，，，，，以是怎样改善其脆性、提高韧性一直是研究陶瓷质料要解决的主要难题。。

        脆性是陶瓷质料爆发突然的、无征兆的断裂或破碎。。从实质上说，，，，，无机非金属质料缺少自力的滑移系统，，，，，当受到外力作用时，，，，，不可通过滑移引起的塑形变形来缓冲应力，，，，，致使陶瓷质料爆发爆发性的破损。。从微观上说，，，，，陶瓷质料内部保存裂纹和气孔，，，，，当应力保存时这些裂纹和气孔会成为裂纹扩展的起源。。陶瓷是一种多晶相质料，，，，，保存于晶界的裂纹和气孔很难通过人为的要领消除，，，，，即即是特种陶瓷（也叫细腻陶瓷，，，，，结构匀称细腻、吸水率为0）通过温度很高的液相烧结，，，，，也不可做到像金属质料那样由一个个金属原子整齐排列而成“完善”的质料。。以是要提高特种陶瓷质料的韧性可以从细化晶粒、提高结构匀称性、镌汰缺陷尺寸等方面入手，，，，，其增韧机制有相变增韧、纤维补强增韧、颗粒弥散增韧。。

        相变增韧是使用相变爆发的体积效应，，，，，在陶瓷质料内部爆发漫衍匀称的微裂纹，，，，，在外力作用下，，，，，这些微裂纹起到吸收和疏散应力的作用，，，，，从而阻止爆发应力集中征象。。虽然，，，，，微裂纹应控制在纳米尺寸，，，，，这样裂纹才不会扩展。。ZTA（ZrO2 toughening Al2O3）使用相变增韧的典范应用，，，，，ZrO2的单斜相和四方相之间的可逆相变可以爆发3~5%的体积转变，，，，，断裂韧性从氧化铝的4MPa·m1/ 2提高到ZTA的8.5 MPa·m1/ 2。。

        晶须或纤维可以增强颗粒之间的作用，，，，，使晶粒之间的联系越发细密，，，，，提高陶瓷质料抗拉和抗弯能力，，，，，这是纤维补强增韧的原理。。晶须或纤维可以作为第二相引入陶瓷中，，，，，形成复合相陶瓷。。例如，，，，，在氧化铝陶瓷加入碳化硅晶须，，，，，制成Al2O3/SiC复合相陶瓷，，，，，使氧化铝陶瓷的脆性获得显着改善。。

        颗粒弥散增韧是在陶瓷或者金属质料中引入其他氧化物或金属颗粒，，，，，颗粒弥散漫衍在基体中，，，，，使颗粒处于晶界或晶体内部，，，，，形成晶内型结构。。质料的断裂方式由沿晶断裂变为穿晶断裂，，，，，使陶瓷质料断裂的能量增添，，，，，改善特种陶瓷的断裂脆性，，，，，提高其韧性。。金属陶瓷以金属质料为基体、陶瓷颗粒为增强相，，，，，酿成韧性金属、高强度陶瓷的综合体，，，，，改善特种陶瓷的脆性，，，，，韧性极大提高。。永信贵宾会217特瓷生产的碳化钛基金属陶瓷是以碳化钛（TiC）为硬质相，，，，，高锰钢及其他金属粉末为粘结相，，，，，接纳粉末冶金手艺制备而成，，，，，不但强度高、硬度大，，，，，也具有高的韧性。。




        上面从微观角度诠释特种陶瓷增韧的机理和要领，，，，，在宏观上通过与橡胶、金属的连系，，，，，也可以提高其韧性及使用寿命。。

        永信贵宾会217特瓷公司生产的陶瓷橡胶二合一衬板是接纳热硫化工艺，，，，，将增韧耐磨陶瓷和橡胶硫化而成，，，，，再用高强度有机粘合剂将衬板粘接在装备的内壳钢板上，，，，，形成结实且有缓冲力的防磨层。。

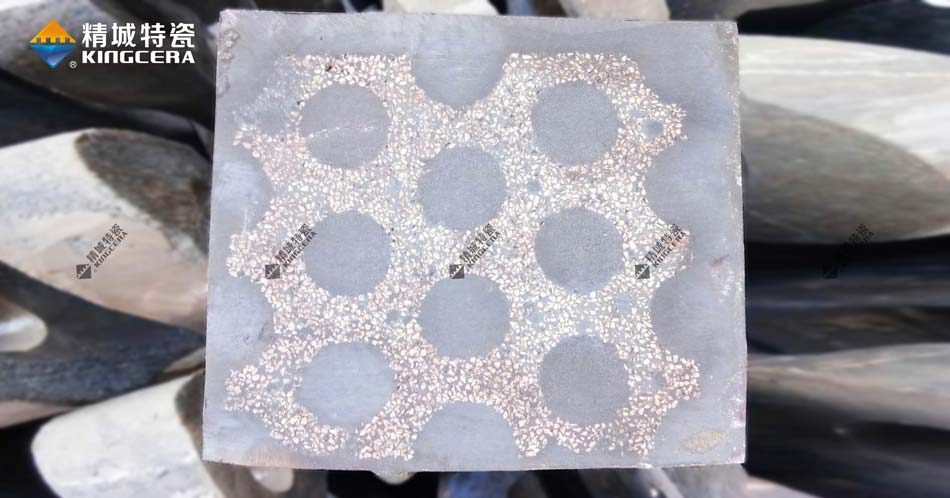

        永信贵宾会217特瓷公司生产的耐磨陶瓷颗粒增强金属基耐磨复合质料是接纳铸造工艺，，，，，将高硬度的耐磨陶瓷颗粒与金属质料复合，，，，，把陶瓷颗粒的高硬度、高耐磨性同金属基体质料的韧性相连系，，，，，在耐磨件的事情外貌形成一定厚度的陶瓷金属复合层。。这种局部复合的方式既能提高耐磨件的耐磨性，，，，，又能包管其整体韧性。。




       耐磨特种陶瓷不但要具备高的硬度和强度，，，，，同时应具有一定的韧性。。强度和韧性为耐磨特种陶瓷提供须要的支持，，，，，陶瓷特瓷产品扩大和改善了耐磨瓷的应用，，，，，质量获得包管，，，，，提高使用寿命，，，，，收获优异的口碑，，，，，在行业内获得普遍的认可。。
